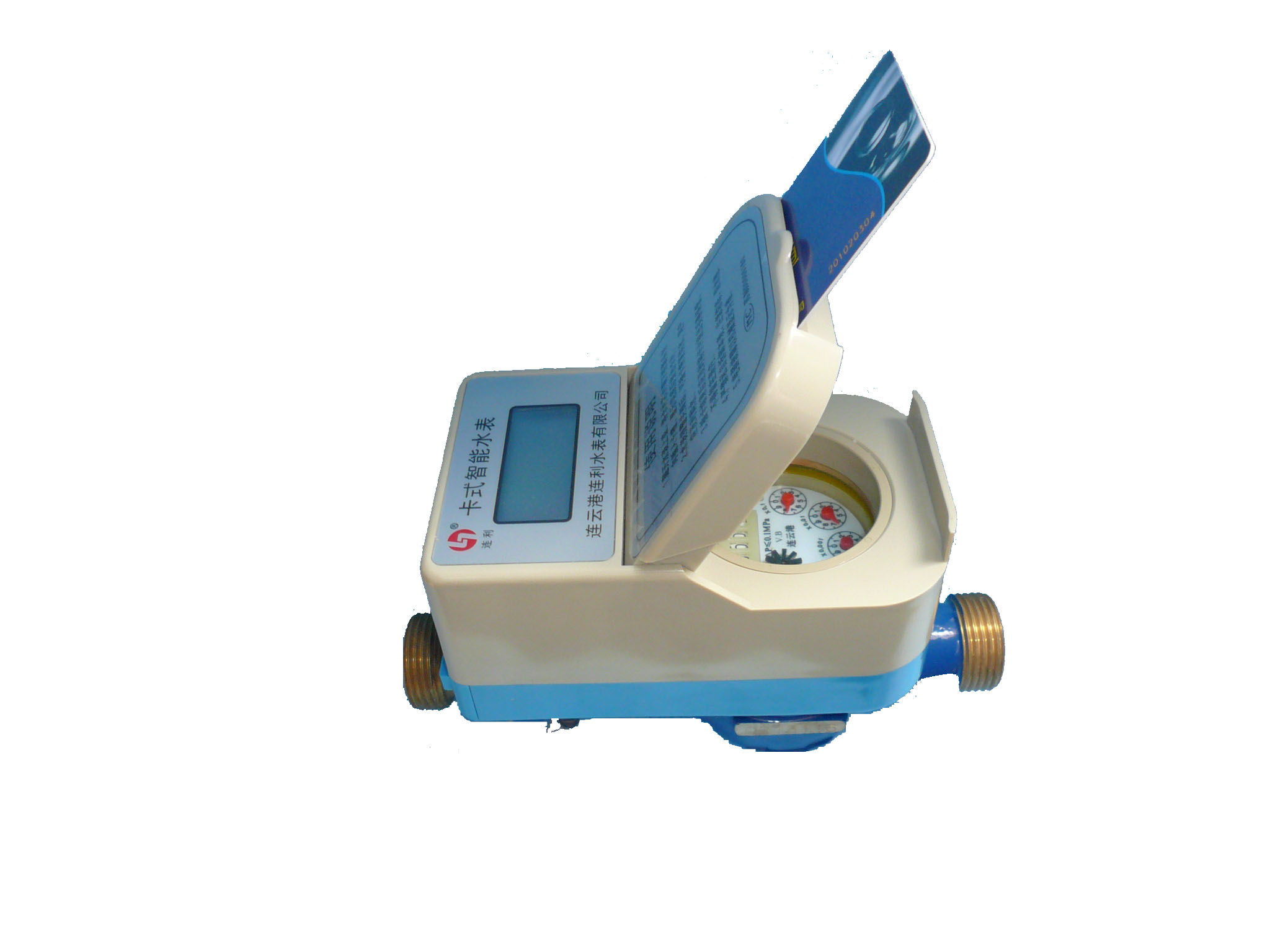

LXSK2-(15～25）B6G 卡式智能水表
IC卡智能水表是我公司研制的一種新型的預付費水表，采用先買后用的方式，不僅做到了及時合理的收取費用，還可避免人為因素帶來的水費流失，減少了水務管理部門因上門抄表帶來的人力、財力、物力等的浪費。
LXS IC卡系列水表采用先進的邏輯加密卡作為數據存儲和傳遞的介質：選用Ⅱ 型防水基表，將控制閥與基表集成一體，結構精巧，可靠性高；控制閥采用無壓損球閥式結構，由微型直流電機變速驅動，工作可靠；高容量鋰電池壽命可達6年以上。
一．主要功能和使用條件
1.預付費功能：使用IC卡，先購水，后使用。剩余水量達到設定報警值，水表自動關閥，提示用戶及時購水（刷卡后自動打開閥門），繼續使用到剩余水量到零時關閥。
2.顯示、查詢功能：用戶可隨時查看水表的剩余量、累計用量及開關閥、缺電等狀態提示。
3.防磁攻擊功能：在受到強磁攻擊時，自動關閉閥門。
4.數據傳輸功能：用戶卡可將水表信息回傳給用水管理部門。
5.低電壓保護功能：電池容量不足時，水表自動關閥并顯示“缺電”。
水溫： 冷水表：0.1℃~50℃
熱水表：0.1℃~90℃
水壓： ≤1.0MPa。
二． 主要技術參數
1． 水表技術參數
1） 計量等級及流量點
|
公稱口徑
（mm）
|
Q3/Q1
|
Q4
|
Q3
|
Q2
|
Q1
|
|
（m3/h）
|
|
15
|
80
|
3.125
|
2.5
|
0.05
|
0.0313
|
|
20
|
80
|
5
|
4
|
0.08
|
0.05
|
|
25
|
80
|
7.785
|
6.3
|
0.126
|
0.0788
|
2）示值誤差
a.在從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為 ±5%。
b.在從包括分界流量在內到包括過載流量的高區中的最大允許誤差為 ±2%，熱水表為±3%。
示值誤差 3）壓力損失曲線
4）采樣方式
采樣方式有：雙干簧管采樣，霍爾采樣及韋根采樣方式。采用雙干簧管發訊采樣方式時，當兩干簧管各吸合一次，計做一個脈沖，兩個干簧管不同時吸合。此種采樣方式可有效避免因干簧管抖動造成的多計脈沖的現象，保證電子部分與機械部分計數一致。此種方法還可識別外界磁場干擾，如有外界磁場干擾，則兩干簧管同時吸合。
5）IC卡使用方法
持卡到物業制定管理部門指定的售水點購水，售水操作員根據用戶要求的購買量收費，并將購水量及相關信息寫入IC卡。
將充值后的用戶卡按箭頭指示方向（金屬觸點朝下）插入水表，當屏幕顯示新購結束后，拔出卡，所購水量已讀入水表。原來水表閥關時，此時自動打開（錯卡提示除外）。
當操作完畢后，請將卡片拔出，不要放在表內，以防損壞。
2． 閥門相關參數
1）閥門扭矩
|
水 壓
（MPa）
|
新裝閥門常用流量下開關閥最大扭矩（N.m）
|
|
DN15
|
DN20
|
DN25
|
|
0.3
|
0.2
|
0.3
|
0.3
|
|
1.0
|
0.4
|
0.6
|
0.6
|
2）水壓≥0.2MPa時，閥門泄漏量≤1L/h
三、公司配套執行器及控制盒
根據市場需求開發了與表閥一體水表配套的閥門執行器及控制盒，智能表廠商只需裝入電子模塊及其他相關器件即可組成智能水表。閥門執行器采用金屬齒輪，性能可靠，噪音小，壽命長。結構設計合理，通用性強。
1.執行機構參數
1） 閥門到位方式：本公司的閥門到位有兩種限位方式，開關限位與機械限位并存，機械限位要稍微滯后一點，當開關限位失靈時，機械限位才起作用。
2） 開、關閥時間≤10S （測試電壓3.6V）
3） 開、關閥電流（配本公司閥控表） （測試電壓3.6V）
|
口徑
|
開、關閥電機電流（mA）
|
|
空載
|
0.3MPa水壓
|
1MPa水壓
|
|
Imax
|
Imax
|
Imax
|
|
DN15
|
38
|
65
|
125
|
|
DN20
|
38
|
70
|
130
|
|
DN25
|
38
|
90
|
155
|
（測試流量：DN15流量為2.5m3/h， DN20、DN25流量為4m3/h）
4） 電機堵轉電流: ≤450mA （測試電壓:3.6V）
5） 電機工作電壓: 2V～4V
四．參數尺寸
|
產品名稱
|
公稱口徑
|
長L
|
高H1
|
高H
|
連接螺紋
|
|
DN（mm）
|
mm
|
D
|
d
|
|
濕式表閥一體水表
（LXS）
|
15
|
165
|
66
|
115
|
G3/4B
|
R1/2
|
|
20
|
195
|
66
|
115
|
G1B
|
R3/4
|
|
25
|
225
|
66
|
115
|
G1-1/4B
|
R1
|
